ยางรองคอสะพานทำหน้าที่อะไร และทำไมสะพานทุกแห่งขาดไม่ได้

เวลาขับรถข้ามสะพานลอยหรือทางด่วน หลายคนคงไม่เคยนึกถึงชิ้นส่วนเล็ก ๆ ที่ซ่อนอยู่ระหว่างตอม่อกับคานสะพาน แต่เชื่อหรือไม่ว่าชิ้นส่วนยางชิ้นนี้แหละที่คอยรองรับน้ำหนักมหาศาลและทำให้สะพานปลอดภัยตลอดอายุการใช้งาน บทความนี้จะพาคุณไปทำความรู้จักกับชิ้นส่วนสำคัญชิ้นนี้แบบเข้าใจง่าย ตั้งแต่หน้าที่ คุณสมบัติ ไปจนถึงขนาดที่ใช้งานจริงในงานก่อสร้างของไทย

ยางรองคอสะพานคืออะไร และทำงานอย่างไร?

ก่อนจะเจาะลึกเรื่องมาตรฐานและสเปค เรามาเริ่มต้นทำความเข้าใจกันก่อนว่าเจ้าชิ้นส่วนนี้คืออะไร และทำงานอย่างไรในโครงสร้างสะพาน เพราะการเข้าใจหลักการพื้นฐานจะช่วยให้คุณเลือกใช้งานได้ถูกต้องมากขึ้น

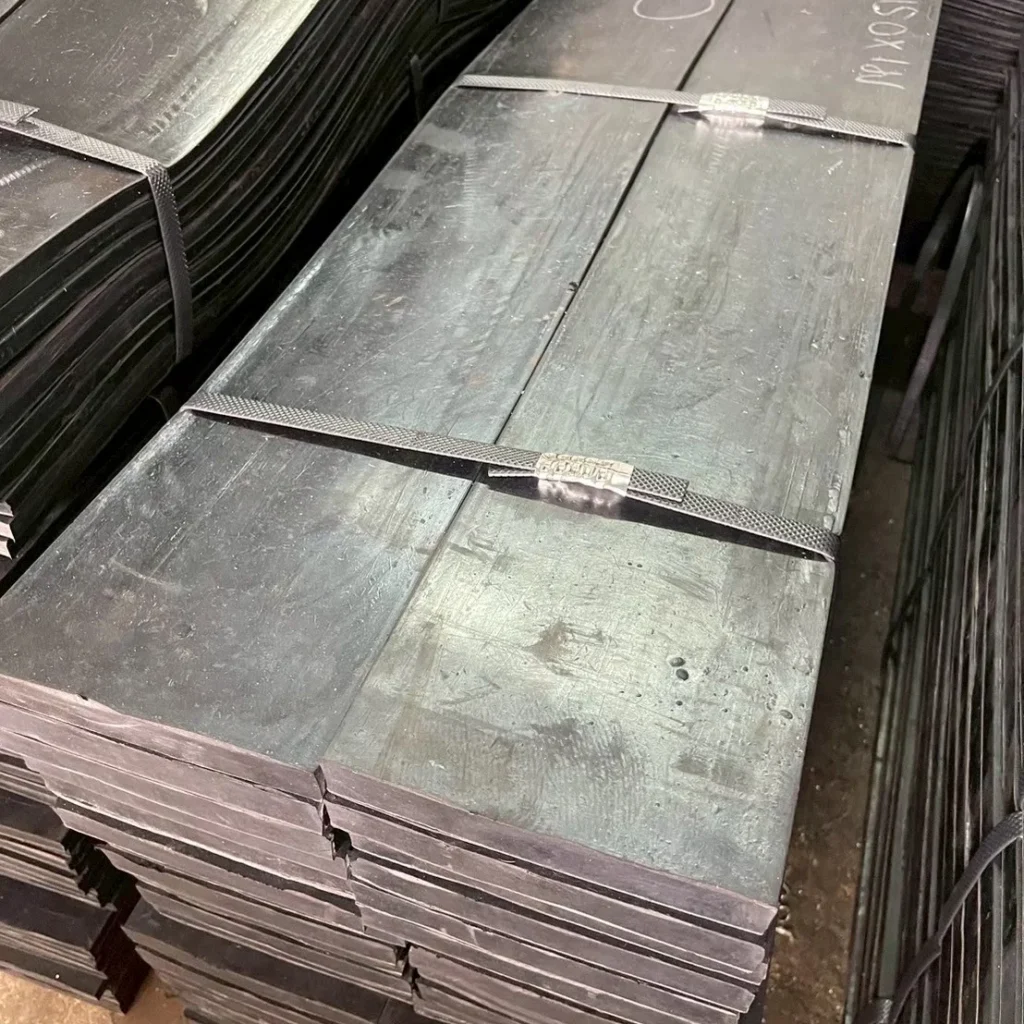

ความหมายและหลักการทำงานของยางรองคอสะพาน

ยางรองคอสะพาน หรือที่เรียกในภาษาอังกฤษว่า Rubber Bearing Pad คือผลิตภัณฑ์ที่มีลักษณะเป็นแผ่นยาง โดยอาจมีวัสดุเสริมแรงเป็นแผ่นเหล็กกล้าละมุนคั่นอยู่ระหว่างชั้นยางหรือไม่ก็ได้ ติดตั้งอยู่บนตอม่อสะพานเพื่อรองรับน้ำหนักของโครงสร้างส่วนบนและน้ำหนักบรรทุกที่วิ่งผ่าน หลักการทำงานก็คือ ตัวยางจะทำหน้าที่เป็นตัวกลางที่ยืดหยุ่นได้ คอยถ่ายเทน้ำหนักจากคานสะพานลงสู่ตอม่ออย่างสม่ำเสมอ พร้อมทั้งซับแรงสั่นสะเทือนและรองรับการขยายตัวหรือหดตัวของคอนกรีตที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ ทำให้โครงสร้างไม่เกิดความเสียหายจากแรงเค้นที่สะสมอยู่

ทำไมสะพานทุกแห่งจึงต้องมียางรองคอสะพาน

เหตุผลที่สะพานแทบทุกแห่งขาดชิ้นส่วนนี้ไม่ได้ เพราะคอนกรีตและเหล็กเป็นวัสดุที่แข็งและไม่ยืดหยุ่น เมื่อมีรถวิ่งผ่านตลอดเวลา เกิดแรงกระแทก แรงสั่นสะเทือน รวมถึงการขยายตัวจากความร้อน หากไม่มีตัวกลางที่ยืดหยุ่นมาคั่นไว้ คานสะพานกับตอม่อจะเสียดสีและกระแทกกันโดยตรงจนเกิดรอยร้าวและทรุดตัวได้ การมี ยางรองคอสะพาน จึงเปรียบเหมือนเบาะรองรับที่ช่วยกระจายน้ำหนัก ลดการเสียดสี และยืดอายุการใช้งานของสะพานให้ยาวนานขึ้นอย่างชัดเจน

มาตรฐานรับรอง — มอก.951-2533 / กรมโยธา / กรมทางหลวง / ร.พ.ช.

เนื่องจากเป็นชิ้นส่วนที่เกี่ยวข้องกับความปลอดภัยโดยตรง การเลือกใช้ผลิตภัณฑ์ที่ได้มาตรฐานจึงสำคัญมาก ผลิตภัณฑ์ที่ดีจะต้องเป็นไปตามมาตรฐาน มอก.951-2533 และได้รับการรับรองจากหน่วยงานหลักทั้งกรมโยธาธิการ กรมทางหลวง และ ร.พ.ช. โดยผ่านการวิเคราะห์และตรวจสอบคุณภาพจากกรมวิทยาศาสตร์บริการ ซึ่งครอบคลุมทั้งแบบที่ทำจากยางสังเคราะห์ชนิดคลอโรพรีน (CR) และยางธรรมชาติ (NR) เพื่อให้มั่นใจได้ว่าวัสดุที่นำมาใช้นั้นรองรับงานก่อสร้างได้จริง

คุณสมบัติของยางรองคอสะพานที่ดีตามมาตรฐาน มอก.

เมื่อรู้แล้วว่ามาตรฐานสำคัญแค่ไหน คราวนี้มาดูกันว่าคุณสมบัติทางกายภาพที่ดีตามเกณฑ์ มอก. นั้นมีอะไรบ้าง เพราะนี่คือตัวชี้วัดว่ายางแผ่นนั้นแข็งแรงและทนทานพอสำหรับงานโครงสร้างหรือไม่

ความต้านแรงดึงและความยืดเมื่อขาด

คุณสมบัติพื้นฐานที่สำคัญคือความต้านแรงดึงและความยืดเมื่อขาด สำหรับยางประเภท NR ความต้านแรงดึงต้องไม่น้อยกว่า 17.0 เมกะพาสคัล และมีความยืดเมื่อขาดสูงถึงร้อยละ 450 ในชนิด 50 ส่วนประเภท CR ก็มีความต้านแรงดึงไม่น้อยกว่า 17.0 เมกะพาสคัลเช่นกัน ค่าเหล่านี้บ่งบอกว่าเนื้อยางสามารถรับแรงและยืดตัวได้ดีโดยไม่ฉีกขาดง่าย

ความทนอุณหภูมิสูงและความทนโอโซน

นอกจากความแข็งแรงแล้ว ยางยังต้องทนต่อสภาพแวดล้อมกลางแจ้งได้ดี เพราะต้องเจอทั้งแดด ฝน และความร้อนตลอดทั้งปี เกณฑ์มาตรฐานกำหนดว่าเมื่อผ่านการทดสอบความทนอุณหภูมิสูง ค่าความแข็งและความต้านแรงดึงต้องเปลี่ยนแปลงไม่เกินที่กำหนด และที่สำคัญคือต้องผ่านการทดสอบความทนโอโซนโดยไม่มีรอยแตกเกิดขึ้น ซึ่งเป็นจุดที่ทำให้ยางมีอายุการใช้งานยาวนานในสภาพอากาศจริง

ความทนแรงกด (สำหรับแบบเสริมไส้เหล็ก)

สำหรับแผ่นยางแบบมีวัสดุเสริมแรง ค่าความแข็งตึงการอัดของแผ่นยางแต่ละแผ่นต้องแตกต่างจากค่ามัธยฐานไม่เกินร้อยละ 10 และต้องไม่เกิดการล่อนหลุดระหว่างยางกับแผ่นเหล็ก รวมถึงไม่มีรอยแตกขนาดกว้างและลึกเกิน 2 มิลลิเมตรเกินกว่า 2 รอย คุณสมบัติข้อนี้สำคัญมากในงานสะพานที่ต้องรับน้ำหนักสูง

ยางรองคอสะพานใช้กับโครงสร้างประเภทไหนบ้าง?

หลายคนอาจคิดว่าชิ้นส่วนนี้ใช้แค่กับสะพานรถยนต์ทั่วไป แต่จริง ๆ แล้วมีการใช้งานหลากหลายกว่านั้นมาก มาดูกันว่าโครงสร้างแบบไหนบ้างที่ต้องพึ่งพาชิ้นส่วนนี้

สะพานลอยและสะพานข้ามทางแยก

โครงสร้างที่พบการใช้งานมากที่สุดคือสะพานลอยและสะพานข้ามทางแยกในเขตเมือง ซึ่งต้องรองรับน้ำหนักรถที่วิ่งผ่านอย่างต่อเนื่อง แผ่นยางจะช่วยกระจายน้ำหนักและลดแรงสั่นสะเทือนที่ส่งผ่านลงสู่ตอม่อ

ทางยกระดับและทางด่วน

ทางยกระดับและทางด่วนเป็นโครงสร้างขนาดใหญ่ที่รับน้ำหนักมหาศาลตลอด 24 ชั่วโมง จึงนิยมใช้แผ่นยางแบบเสริมเหล็กหรือ Laminated Bearing ที่มีความสามารถรับแรงกดได้สูงเป็นพิเศษ เพื่อความมั่นคงและปลอดภัยของโครงสร้างในระยะยาว

สะพานสำหรับระบบราง

ในงานระบบรางอย่างรถไฟและรถไฟฟ้า แผ่นยางก็มีบทบาทสำคัญในการรองรับน้ำหนักและซับแรงสั่นสะเทือนจากขบวนรถ ช่วยให้โครงสร้างสะพานทางรถไฟมีเสถียรภาพและลดเสียงรบกวนได้อีกด้วย

ขนาดและสเปคของยางรองคอสะพานที่พบบ่อยในงานก่อสร้าง

หลังจากเข้าใจการใช้งานแล้ว มาดูเรื่องขนาดและสเปคที่ใช้งานจริงกันบ้าง เพราะการเลือกขนาดให้เหมาะกับงานเป็นอีกหนึ่งหัวใจสำคัญของการก่อสร้าง

ขนาดมาตรฐานที่นิยมใช้ในไทย

ขนาดมาตรฐานที่นิยมในงานก่อสร้างของไทยมีให้เลือกหลากหลาย เช่น 20 x 100 มม. x 1.00 ม. หรือ 20 x 125 มม. x 1.00 ม. ซึ่งครอบคลุมงานทั่วไปได้เป็นอย่างดี โดยมีทั้งแบบไม่มีวัสดุเสริมแรงและแบบมีเหล็กเสริมให้เลือกตามลักษณะงาน

ขนาด Laminated Bearing สำหรับสะพานทางด่วน

สำหรับงานสะพานลอย สะพานยูเทิร์น และสะพานทางด่วนที่ต้องการการรับน้ำหนักสูง จะใช้แผ่นยางแบบเสริมเหล็กหลายชั้น เช่น ขนาด 43 x 220 มิล x 250 มิล เสริมเหล็ก 3 ชั้น หรือขนาด 65 x 280 มิล x 350 มิล เสริมเหล็กถึง 5 ชั้น ซึ่งออกแบบมาให้รองรับแรงกดได้มากเป็นพิเศษ

สั่งผลิตตามสเปคพิเศษได้ไหม?

คำตอบคือได้แน่นอน หากงานของคุณต้องการขนาดหรือสเปคที่ไม่ใช่ขนาดมาตรฐานทั่วไป TS Rubber สามารถผลิตยางรองคอสะพานตามแบบที่วิศวกรกำหนดได้ ทุกแบบ ทุกชนิด ตามสเปค โดยยังคงมาตรฐานคุณภาพไว้อย่างครบถ้วน

สรุป ยางรองคอสะพานเล็กแต่สำคัญกับความปลอดภัยของโครงสร้าง

จะเห็นได้ว่าแม้จะเป็นเพียงชิ้นส่วนเล็ก ๆ ที่ซ่อนอยู่ระหว่างตอม่อกับคานสะพาน แต่ยางรองคอสะพานกลับมีบทบาทยิ่งใหญ่ต่อความปลอดภัยและอายุการใช้งานของโครงสร้างทั้งหมด การเลือกใช้ผลิตภัณฑ์ที่ได้มาตรฐาน มอก.951-2533 และผ่านการรับรองจากหน่วยงานที่เชื่อถือได้ จึงเป็นการลงทุนที่คุ้มค่าและช่วยลดความเสี่ยงในระยะยาว สำหรับผู้รับเหมาก่อสร้างที่กำลังมองหาวัสดุคุณภาพ การเลือกผู้ผลิตที่มีความเชี่ยวชาญและผลิตได้ครบทุกสเปคคือคำตอบที่ดีที่สุด

สนใจสอบถามข้อมูลเพิ่มเติม หรือต้องการคำแนะนำในการเลือกแผ่นยางรองคอสะพานให้เหมาะกับงานของคุณติดต่อทีมงาน TS Rubber Premium ผู้ผลิตยางคุณภาพได้มาตรฐาน ได้โดยตรง เรายินดีให้คำปรึกษา

เบอร์ติดต่อ:  064-9655626 (Ball) | 089-2045879 (Nuch)

LINE: TS-rubberpremium

Email: sales@ts-rubberpremium.com

Email: Tanapong_suksin@hotmail.com

คำถามที่พบบ่อยเกี่ยวกับยางรองคอสะพาน (FAQs)

1.ยางรองคอสะพานกับยางรองคานสะพานคืออันเดียวกันไหม?

เป็นชิ้นส่วนเดียวกันครับ ทั้งสองคำใช้เรียกแผ่นยางที่ติดตั้งบนตอม่อสะพานเพื่อรองรับน้ำหนักของคานและโครงสร้างส่วนบน บางครั้งอาจเรียกทับศัพท์ภาษาอังกฤษว่า Rubber Bearing Pad หรือ Elastomeric Bearing Pad ซึ่งหมายถึงสิ่งเดียวกัน

2.ควรเลือกแบบยางธรรมชาติ (NR) หรือยางสังเคราะห์ (CR) ดี?

ขึ้นอยู่กับลักษณะงานและสภาพแวดล้อมครับ ยางธรรมชาติ (NR) มีความยืดหยุ่นสูงและรับแรงดึงได้ดี ส่วนยางสังเคราะห์ชนิดคลอโรพรีน (CR) จะเด่นเรื่องความทนทานต่อสภาพอากาศ โอโซน และความร้อนได้ดีกว่า ทางที่ดีควรปรึกษาวิศวกรผู้ออกแบบโครงสร้างเพื่อเลือกให้เหมาะกับงานของคุณ

3.แบบมีเหล็กเสริมกับแบบไม่มีเหล็กเสริม ต่างกันอย่างไร?

แบบไม่มีวัสดุเสริมแรงเหมาะกับงานที่รับน้ำหนักไม่มากนัก ส่วนแบบมีเหล็กเสริมหรือ Laminated Bearing จะมีแผ่นเหล็กกล้าละมุนคั่นอยู่ระหว่างชั้นยางตั้งแต่ 2 ชั้นขึ้นไป ทำให้รับแรงกดได้สูงกว่ามาก จึงนิยมใช้กับสะพานทางด่วนและทางยกระดับที่ต้องรองรับน้ำหนักหนัก

4.ยางรองคอสะพานมีอายุการใช้งานนานแค่ไหน?

หากเลือกใช้ผลิตภัณฑ์ที่ได้มาตรฐาน มอก.951-2533 และติดตั้งอย่างถูกต้อง จะมีอายุการใช้งานยาวนานหลายสิบปี เนื่องจากผ่านการทดสอบความทนอุณหภูมิสูงและความทนโอโซนมาแล้ว ทำให้ทนต่อสภาพอากาศกลางแจ้งได้ดีตลอดอายุของโครงสร้าง

5.สั่งผลิตตามขนาดเฉพาะของหน้างานได้ไหม?

สามารถสั่งผลิตได้ นอกจากขนาดมาตรฐานทั่วไปแล้ว ยังสามารถสั่งผลิตตามสเปคที่วิศวกรกำหนดได้ ทุกแบบ ทุกชนิด ทุกขนาด โดยยังคงมาตรฐานคุณภาพไว้อย่างครบถ้วน เหมาะสำหรับงานที่มีข้อกำหนดเฉพาะ
